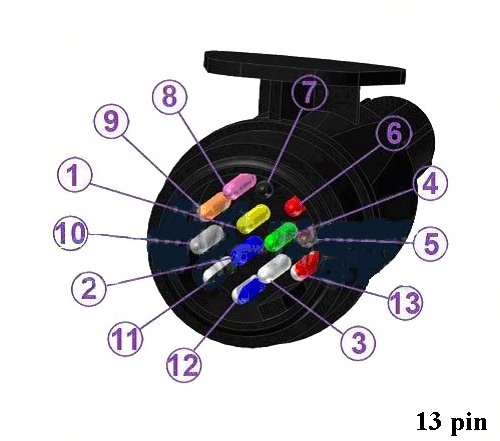

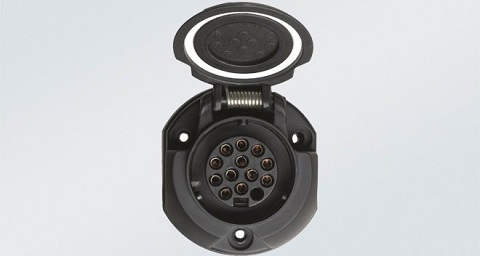

Схема подключения 13-ти контактной вилки
| Цвет провода | Функция | Сечение провода, мм2 |
| Желтый | Левый поворотник | 1,5 |
| Синий | Противотуманные фары | 1,5 |
| Белый | Земля для контактов 1-8 | 2,5 |
| Зеленый | Правый поворотник | 1,5 |
| Коричневый | Правый габарит | 1,5 |
| Красный | Стоп-сигнал | 1,5 |
| Черный | Левый габарит | 1,5 |
| Розовый | Фонарь заднего хода | 1,5 |
| Оранжевый | 12В постоянного питания напрямую от аккумулятора | 2,5 |
| Серый | 12В питание при включенном зажигании (зарядка аккумулятора или холодильник) | 2,5 |
| Бело-черный | Земля для контакта 10 | 2,5 |
| Бело-синий | Обычно не используется | 1,5 |
| Бело-красный | Земля для контакта 9 | 2,5 |
